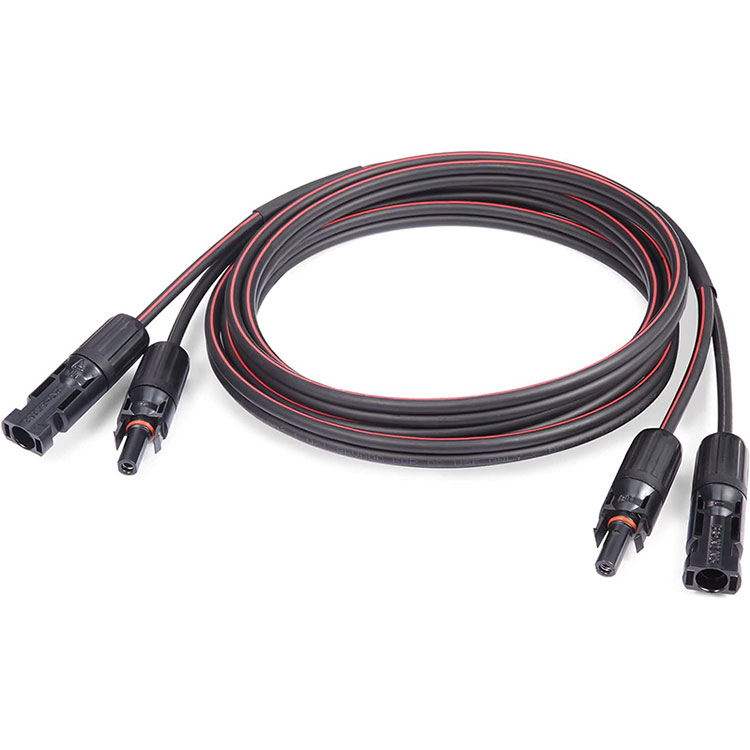

Ang Shrink Wrap Reinforced 10 Gauge Twin Solar Cable 30Ft

Unsay Gisulbad Niining Cable

Ang Twin Solar Cable usa ka kompleto, andam-gamiton nga solar extension assembly. Dili sama sa bulk cable nga nagkinahanglan sa on-site cutting, paghubo, ug connector attachment, kining pre-assembled unit naglakip sa:

• Duha ka parallel nga 10 AWG conductors (positibo ug negatibo) nga gibugkos sa usa ka twin configuration

• Gi-install sa pabrika nga lalaki ug babaye nga mga konektor sa matag tumoy

• Pagpalig-on sa pag-shrink-wrap sa mga kritikal nga punto sa junction

• Ang selyado nga weatherproof nga konstruksyon nga adunay marka nga IP68

Panguna nga mga Kaso sa Paggamit

Teknikal nga Detalye

Pagtukod sa Konduktor

AngAng Ang Ang Ang Ang Ang Shrink Wrap Reinforced 10 Gauge Twin Solar Cable 30Ftnaggamit 84 strand sa tinned copper wire matag conductor:

Nganong importante ang 84 ka strand: Ang mas taas nga ihap sa strand naghatag og labaw nga pagka-flexible itandi sa solid o coarse-stranded nga mga kable. Kini nga pagka-flexible nagpasimple sa pag-ruta sa palibot sa mga babag sa atop, pinaagi sa higpit nga mga punto sa pagsulod, ug sulod sa limitado nga mga kompartamento sa RV samtang gipadayon ang tibuuk nga kapasidad sa pagdala karon.

Mga Materyal sa Insulasyon ug Jacket

Mga Rating sa Elektrisidad

Kinaiyahan ug Pisikal nga Detalye

Mga Detalye sa Konektor

• Configuration sa gender sa connector: Male-to-female sa matag tumoy (gitugotan ang extension sa daghang mga cable sa serye)

• Materyal nga konektor: PPO (polyphenylene oxide) - gipili alang sa dimensional nga kalig-on sa mga sobra nga temperatura

• Pag-seal: Hugot sa panahon nga pagtukod, IP68 nga gi-rate alang sa pagpaunlod sa tubig

• Pagkaangay: Standard nga PV connector interface alang sa unibersal nga pagkaangay sa kadaghanan sa mga solar panel ug kagamitan

Mga Feature sa Inhenyero nga Nagbulag Niini nga Cable

Pag-urong sa Wrap Reinforcement

Ang nagpaila nga bahin saAng Ang Ang Ang Ang Ang Shrink Wrap Reinforced 10 Gauge Twin Solar Cable 30Ftmao ang shrink-wrapped reinforcement nga gipadapat sa duha ka tumoy sa konduktor. Kini nga reinforcement naghatag:

• Paglikay sa split: Ang configuration sa twin wire makadawat og suporta sa istruktura diin ang mga kable mosulod sa mga konektor, nga magpugong sa indibidwal nga mga konduktor sa pagbulag ubos sa bug-at nga pagdumala o pagbira nga pwersa

• Paghupay sa strain: Ang shrink wrap naglihok isip usa ka layer sa pag-apod-apod sa stress, nga nagbalhin sa mekanikal nga karga gikan sa mga crimped nga koneksyon

• Environmental sealing: Ang wrap nagporma og dugang nga moisture barrier sa cable-to-connector junction

• Visual nga integridad: Nagmintinar sa twin-wire geometry bisan human sa balik-balik nga pag-instalar ug pagtangtang sa mga siklo

Twin Wire Configuration

Ang 10 AWG twin wires gigapos sa parallel configuration, nga nagpamenos sa kakomplikado sa pagdumala sa cable:

• Single nga pagbira: Ang duha ka konduktor gibira dungan sa panahon sa pag-instalar

• Gipamubu nga kalat: Giwagtang ang separado nga positibo ug negatibo nga pagdagan sa kable

• Mas limpyo nga mga instalasyon: Nagmintinar sa organisado nga mga agianan sa cable sa ibabaw sa atop

• Gipasimple nga pag-ila: Ang itom ug pula nga mga sakoban naghatag dayon nga pag-ila sa polarity

Tinned Copper Konduktor

Ang matag konduktor adunay 84 ka strand sa high-purity nga tumbaga nga adunay sapaw nga lata. Kini nga layer sa lata naghatag:

• Pagsukol sa kaagnasan: Gipugngan ang oksihenasyon sa tumbaga nga nagdugang pagsukol sa paglabay sa panahon

• Solderability: Ang nawong sa lata modawat sa mga koneksyon sa solder kung gikinahanglan ang mga pagbag-o sa uma

• Long-term conductivity: Nagpadayon sa ubos nga resistensya sa kontak sa tibuok kinabuhi sa serbisyo sa cable

XLPE Insulasyon

Ang cross-linked polyethylene insulation nagtanyag og labaw nga performance kay sa standard PVC:

• Pag-agwanta sa temperatura: Masaligan nga naglihok gikan sa -40 °F hangtod sa +194 °F, nga nag-akomodar sa sobra nga temperatura sa atop

• Dielectric nga kusog: XLPE naghatag og mas taas nga boltahe nga makasugakod sa kapabilidad kay sa PVC

• Ang resistensya sa stress sa kinaiyahan: Mosukol sa pagliki sa ilawom sa thermal cycling ug mekanikal nga stress

• Ang pagsukol sa kemikal: Makasukol sa pagkaladlad sa ozone, UV radiation, ug sagad nga mga solvent

Pagtandi sa Panahon sa Pag-instalar

Mga Benepisyo sa Pagminus sa Sayop

Ang Twin Solar Cable 30Ft nagwagtang sa kasagarang mga sayop sa pag-instalar sa uma:

• Sayop nga gitas-on sa paghubo – mosangpot sa dili igo nga kontak o nabutyag nga konduktor

• Dili kompleto nga pag-crimping - hinungdan sa mga koneksyon nga adunay taas nga resistensya ug pagmugna sa kainit

• Nabalik nga polarity - nagkonektar sa positibo ngadto sa negatibo sa usa ka tumoy

• Dili igo nga pagsilyo sa kainit - gitugotan ang pagsulud sa kaumog sa konektor

• Kadaot sa panahon sa pag-instalar - nakapuntos nga insulasyon gikan sa dili husto nga paggamit sa himan

• Ang sobra nga mga koneksyon - nagbag-o nga mga balay sa konektor

Pagtandi sa Gasto

Quality Assurance & Manufacturing Background

Mga Kapabilidad sa Pagsulay

Ang Paido naglihok sa usa ka internasyonal nga nanguna nga high-voltage partial discharge test hall:

Mga pagsulay nga magamit sa kini nga linya sa produkto:

• Partial discharge testing: Nakamatikod sa mga depekto sa insulasyon sa wala pa ipadala ang produkto

• Taas nga boltahe nga makasukol sa pagsulay: Nagpamatuod sa integridad sa dielectric

• Pagsulay sa pagsukol sa konduktor DC: Nagpamatuod sa kalidad sa konduktor

• Kapasidad ug pagsukod sa pagkawala sa dielectric: Pag-evaluate sa performance sa insulasyon

Gipahigayon ang mga Sertipikasyon

Quality Control Verification

• Ang tanan nga mga produkto moagi sa inspeksyon sa Bureau of Quality Supervision

• Ang provincial ug municipal quality testing nga gihimo sa national standards

• Ang sistema sa pagkontrol sa kalidad sa kompanya nagsiguro sa usa ka luwas nga palibot sa pagtrabaho samtang gipadayon ang makanunayon nga output sa produkto

• Ang kapasidad sa produksiyon igo nga nagtagbo sa mga panginahanglanon sa lokal ug internasyonal nga mga kustomer

• Mga Kinamaayohang Praktis sa Pag-instalar

Pre-Installation Checklist

• I-verify angAng Ang Ang Ang Ang Ang Shrink Wrap Reinforced 10 Gauge Twin Solar Cable 30Ftang gitas-on mohaum sa imong panel-to-equipment nga gilay-on

• Kumpirmahi ang mga konektor nga motakdo sa imong solar panel ug charge controller/inverter connectors

• Susiha ang cable alang sa bisan unsang kadaot sa pagpadala sa dili pa i-deploy

• Pagplano og cable routing aron mamenosan ang exposure sa hait nga mga ngilit ug mga lugar nga taas ang tiil

Girekomenda nga mga Lakang sa Pag-instalar

• I-ruta ang cable gikan sa solar panel array ngadto sa charge controller o inverter nga lokasyon

• I-secure ang cable gamit ang angay nga mga clip o cable ties matag 18-24 ka pulgada

• Likayi ang hait nga mga liko - ipadayon ang usa ka bending radius nga labing menos 5 × cable diametro

• Tugoti ang service loops sa duha ka tumoy para sa umaabot nga maintenance access

• Ikonektar ang pula nga konduktor sa positibo nga polarity ug itom ngadto sa negatibo sa tibuok sistema

Pagpanalipod sa Kalikopan

• Alang sa pagsulod sa atop, gamita ang husto nga weatherproof nga mga glandula o mga kahon sa junction

• Sa taas nga UV nga palibot, hunahunaa ang dugang nga proteksyon sa agianan (bisan kung ang XLPE nga dyaket naghatag resistensya sa UV)

• Para sa RV applications, secure cable batok sa wind vibration gamit ang angay nga mga fastener

Pagkaangay ug Paghiusa sa Sistema

Nahiangay nga Kagamitan

Ang Twin Solar Cable 30Ft nagtrabaho uban sa:

• Mga solar panel: 12V ug 24V nominal panel nga adunay standard connector interface

• Charge controllers: PWM ug MPPT controllers nga gi-rate alang sa 10 AWG input

• Mga Inverters: Gagmay nga off-grid ug grid-tie inverters

• Combiner nga mga kahon: Pagdawat sa twin-wire inputs nga adunay connector compatibility

• Mga sistema sa baterya: 12V ug 24V nga mga bangko sa baterya pinaagi sa koneksyon sa controller

Giya sa Pagsukod sa Sistema

Kanunay nga Gipangutana nga mga Pangutana (FAQ)

Q1: Nganong pilion kini sa standard extension cables?

Ang shrink-wrap reinforcement sa duha ka tumoy mao ang yawe nga kalainan. Gipugngan niini ang kaluha nga mga konduktor nga mabulag tungod sa pilay, gipalugway ang kinabuhi sa kable, ug naghatag dugang nga paghupay sa strain sa junction sa konektor-usa ka punto nga kasagarang mapakyas sa mga kable nga gipundok sa uma.

Q2: Nahiuyon ba kini nga cable sa tanan nga mga tatak sa solar panel?

Ang mga konektor nagsunod sa standard nga interface sa industriya nga gigamit sa kadaghanan sa mga dagkong tiggama sa solar panel. Bisan pa, girekomenda namon nga kumpirmahon ang tipo sa konektor sa imong panel sa dili pa mopalit. Magamit ang mga kable sa adaptor kung mahitabo ang dili pagkatugma sa pagkaangay.

Q3: Unsa ang pinakataas nga amperage nga luwas nga madala niini nga cable?

Ang 10 AWG conductors gi-rate alang sa 48 Amps maximum nga kasamtangan. Kini nga kapasidad milapas sa output sa kadaghanan sa gagmay-ngadto sa-medium nga residential ug RV solar arrays, nga naghatag og komportable nga safety margin.

Q4: Mahimo ba nako makonektar ang daghang mga Shrink Wrap Reinforced 10 Gauge Twin Solar Cable nga mga yunit nga magkauban?

Oo. Ang male-to-female connector configuration makahimo sa daisy-chaining. Bisan pa, ang kinatibuk-ang pag-ubos sa boltahe nagdugang sa gitas-on sa cable-konsultaha ang imong tigdesinyo sa sistema alang sa mas taas nga pagdagan.

Q5: Ang cable ba nga weatherproof alang sa gawas nga RV ug paggamit sa rooftop?

Oo. Ang kable kay adunay marka nga IP68, nagpasabut nga kini gipanalipdan batok sa padayon nga pagpaunlod sa tubig. Ang XLPE insulation ug sealed connectors nagsiguro sa kasaligan nga performance sa ulan, snow, ug high-humidity nga mga palibot.

Q6: Unsa ang mga benepisyo sa XLPE insulasyon sa PVC?

Ang XLPE naghatag og mas taas nga pagtugot sa temperatura (-40 ° F ngadto sa 194 ° F), labaw nga dielectric nga kusog, mas maayo nga environmental stress resistance, ug mas taas nga serbisyo sa kinabuhi kon itandi sa PVC insulation nga kasagarang makita sa ubos nga grado nga mga kable.

Pagsunod sa Mga Kinahanglanon sa Market sa US

Importante nga Pahibalo alang sa mga Kustomer sa US

Ang Shrink Wrap Reinforced 10 Gauge Twin Solar Cable 30Ft gidisenyo nga adunay mga electrical plugs para magamit sa Estados Unidos. Palihug timan-i:

• Ang mga detalye sa outlet ug boltahe lahi sa internasyonal

• Kini nga produkto mahimong magkinahanglan ug adapter o converter para magamit sa gawas sa US

• Kumpirma ang pagkaangay sa mga kinahanglanon sa kuryente sa imong destinasyon sa dili pa mopalit

Magamit nga mga Uri sa Sistema

• 12V DC solar nga sistema (komon sa RV ug marine aplikasyon)

• 24V DC residential solar nga sistema

• Mga sistema nga adunay 60V maximum DC boltahe (sulod sa rating sa produkto)

Paido Group Limited - Ningbo, China. Paggama og certified solar cable sukad 2003. Alang saAng Ang Ang Ang Ang Ang Shrink Wrap Reinforced 10 Gauge Twin Solar Cable 30Ft, lakip ang kinabag-an nga pagpresyo, teknikal nga data sheet, ug sample nga mga hangyo, kontaka ang among sales team pinaagi sa inquiry form.
